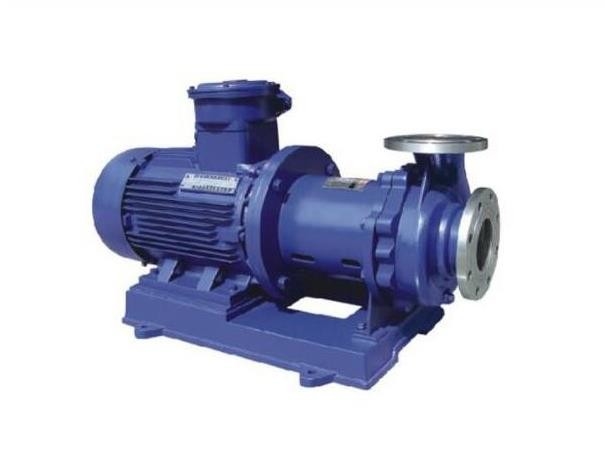

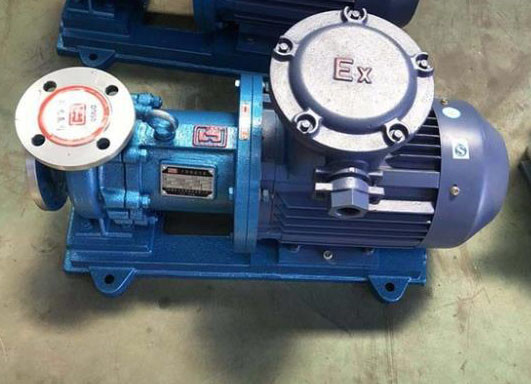

CQL250-200-250 ضغط تشغيل مضخة كيميائية محرك مغناطيسي 2.5MPa 2900r / min

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Hydromatic
إصدار الشهادات:	ISO9001
رقم الموديل:	CQL250-200-250

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	On Request
تفاصيل التغليف:	ورق
وقت التسليم:	7-10 أيام عمل
شروط الدفع:	تي / تي ، ويسترن يونيون
القدرة على العرض:	1000 / شهر

اتصل

جميع المنتجات

مضخة طرد مركزي صناعية (21)

مضخة الطين الطرد المركزي (9)

مضخة الحجاب الحاجز المحرك (11)

مضخة الصرف الصحي الغاطسة (11)

ثلاثة مضخة لولبية المغزل (9)

مضخة طرد مركزي ذات محرك مغناطيسي (34)

مضخة لولبية من الفولاذ المقاوم للصدأ (8)

مضخة الزيت الهيدروليكي (97)

مضخة مياه متعددة المراحل (17)

نجم نوع التفريغ (7)

بت Tricone الأسطوانة (7)

مراوح محورية مقاومة للانفجار (3)

الصمامات الصناعية (14)

مفصلة وصف المنتج

نموذج:

CQL250-200-250

تسليط الضوء:

مضخة طرد مركزي بمحرك مغناطيسي 2900r / Min

مضخة كيميائية محرك مغناطيسي 160kw

مضخة طرد مركزي بمحرك مغناطيسي 200m3 / h

مضخة كيميائية محرك مغناطيسي CQL:

يحتوي هيكل المضخة على الميزات التالية:

1. المضخة ذات هيكل عمودي ، محرك مغناطيسي ، شفط محوري ، تفريغ شعاعي ، ومنطقة تغطية صغيرة.

2. يتم دفعها عن طريق محرك التوصيل المغناطيسي ، مما يضمن التشغيل الآمن والموثوق.

3. يتم موازنة القوة المحورية بواسطة الشفرات الخلفية والقوة المحورية المتبقية على شفرات الدفع لمكون المحمل المنزلق.بالإضافة إلى موازنة القوة المحورية ، يمكن للشفرات الخلفية أيضًا تقليل التآكل الذي تسببه الجزيئات على ظهر المكره وغطاء المضخة ، وجعل العملية أكثر موثوقية.

4. التصميم الهيدروليكي للمكره المحسن يجعل المكره مناسب لنقل المواد التي تحتوي على شوائب وجزيئات صلبة.

5. في تصميم المكره الهيدروليكي الكامل مع الختم الديناميكي ، يتم إدخال غاز المادة في الجزء الخلفي من المكره ، حيث يمنع توازن طور الغاز تلف التجويف ، بحيث تكون مكونات المضخة بأكملها في ظل الظروف الحدودية آمنة.

6. يتم تطبيق هيكل التشحيم الذاتي ، حيث يكون التشحيم بسيطًا وموثوقًا به.

7. إن الاختيار المعقول لمواد غلاف العزل قد قضى على فقدان تيار الدوامة المغناطيسية ، وزاد من كفاءة النقل المغناطيسي.

8. يقع مدخل المضخة في أدنى مستوى في النظام ، بحيث يمكن تفريغ السائل الموجود داخل المضخة بطريقة مريحة وسريعة.

9. الهيكل الرأسي موصل للاستنفاد ومناسب لتنظيف وتطهير تجويف المضخة.

10. المضخة والمحرك مدعومان من القاعدة ، والقاعدة مثبتة على الأرض ، وبالتالي فإن الهيكل العام بسيط وموثوق ، مما يسهل التركيب والصيانة.

11. بالنسبة لمضخة ختم الغاز ، من أجل جعل ضغط غاز الختم ومعدل التدفق يتم التحكم فيهما بشكل فعال في نطاق معقول ، يجب تركيب المضخة بأداة تحكم منظم الغاز ، وصمام تخفيض الضغط ، ومفتاح الضغط ، ومقياس التدفق ، والضغط تم دمج المقياس وصمام الفحص ، مما يحقق التحكم الفعال في غاز الختم بطريقة بسيطة ومريحة وسريعة.

نوع الدلالة:

أداء المضخة الكيميائية محرك المغناطيسي CQL:

نموذج	معدل التدفق (م³/ ح)	رئيس (م)	سرعة الدوران (ص / دقيقة)	كفاءة (٪)	(كيلوواط)		NPSHr (م)
					الطاقة (كيلوواط)
					قوة رمح	قوة المحرك
					قوة رمح	قوة المحرك
CQL40-25-125	3.8	22	2900	35	0.65	2.2	2
	6.3	20			0.98
	7.6	18.6			1.1
CQL40-25-160	3.8	34.5	2900	32	1.11	3	2
	6.3	32			1.77
	7.6	28			1.81
CQL40-25-200	3.8	52.5	2900	25	2.17	5.5	2
	6.3	50			3.43
	7.6	48			3.97
CQL40-25-250	3.8	84	2900	20	4.34	11	2
	6.3	80			6.86
	7.6	75			7.75
CQL50-32-125	7.5	22	2900	34	1.32	2.2	2
	12.5	20		42	1.62		2
	15	18.5		40	1.89		2.5
	3.75	5.4	1450	26	0.21	0.55	2
	6.3	5		35	0.25		2
	7.5	4.6		34	0.28		2.5
CQL50-32-160	7.5	34.3	2900	26	2.69	4	2
	12.5	32		39	2.79		2
	15	29.6		43	2.8		2.5
CQL50-32-200	7.5	52.5	2900	20	5.36	7.5	2
	12.5	50		31	5.49		2
	15	48		35	5.6		2.5
	3.75	13.1	1450	15	0.89	1.1	2
	6.3	12.5		25	0.86		2
	7.5	12		29	0.84		2.5
CQL50-32-250	7.5	82	2900	16	10.5	15	2
	12.5	80		25	10.89		2
	15	78.5		28	11.4		2.5
CQL50-32-315	7.5	127	2900	9	28.8	37	2
	12.5	125		16	26.6		2
	15	124		20	25.3		2.5
CQL65-50-125	15	21.8	2900	36	2.47	4	2
	25	20		51	2.67		2
	30	18.5		52	2.91		2.5
CQL65-50-160	15	34.2	2900	32	4.33	7.5	2
	25	32		45	4.8		2
	30	30		47	5.17		2.5
CQL65-40-200	15	53.2	2900	30	7.18	11	2
	25	50		40	8.43		2
	30	47.6		42	9.18		2.5
CQL65-40-250	15	81.2	2900	25	13	18.5	2
	25	80		37	14.5		2
	30	78.4		41	15.5		2.5
CQL65-40-315	15	127	2900	18	28.6	37	2
	25	125		27	31.2		2
	30	124		31	32.4		2.5
CQL80-65-125	30	23.2	2900	48	3.91	7.5	3
	50	20		57	4.74		3
	60	17.6		55	5.18		4
CQL80-65-160	30	36	2900	45	6.48	11	2
	50	32		55	7.85		2.3
	60	28.4		53	8.68		3.3
CQL80-50-200	30	55.2	2900	40	11.2	18.5	3.3
	50	50		50	13.5		2.5
	60	45.2		49	14.9		3.2
CQL80-50-250	30	84	2900	36	18.9	30	2.5
	50	80		45	23.47		2.5
	60	75		47	25.8		3
CQL80-50-315	30	128	2900	28	37	55	2.5
	50	125		40	42.2		2.5
	60	123		43	46.3		3.5
CQL100-80-125	60	23.7	2900	53	7.2	11	3.5
	100	20		61	8.85		3.5
	120	16.3		57	9.3		4.5
CQL100-80-160	60	37	2900	48	12.5	18.5	3.8
	100	32		61	14.16		4.3
	120	28		60	15.1		5
CQL100-65-200	60	56	2900	51	17.8	30	3.4
	100	50		60	22.5		3.9
	120	44		59	24		5.2
CQL100-65-250	60	88	2900	45	31.7	55	3
	100	80		56	38.6		3.6
	120	74		55	43.6		4.5
CQL100-65-315	60	132	2900	36	59.4	90	2.8
	100	125		50	67.5		3.2
	120	119		52	74.1		4.2
CQL125-100-200	120	61	2900	56	35.3	55	4.5
	200	50		65	41.5		5
	240	41		60	44.3		5.8
CQL125-100-250	120	90	2900	50	58.3	90	3.7
	200	80		63	68.6		4.5
	240	73		62	76.3		5.5
CQL125-100-315	120	132	2900	40	106.7	132	4
	200	125		58	116.4		5.2
	240	120		64	121.5		5.5
CQL125-100-400	60	52	1450	36	23.4	37	2.5
	100	50		43	31.4		2.5
	120	48.5		50	31.4		3
CQL150-125-250	120	24.8	1450	54	14.9	22	2.5
	200	20		65	16.6		2.8
	240	15		56	17.3		3.5
CQL150-125-315	120	36.3	1450	51	23.1	37	2.5
	200	32		63	27.4		2.8
	240	28.5		60	30.8		3.8
CQL150-125-400	120	57.5	1450	49	38	55	2
	200	50		58	46.5		2.5
	240	44		54	52.8		3
CQL200-150-250	240	23	1450	53	28.1	45	3.5
	400	20		65	33.2		4
	460	18		62	36		4.5
CQL200-150-315	240	35.6	1450	55	41.9	75	3
	400	32		67	51.6		3.5
	460	29.4		65	56.1		4
CQL200-150-400	240	55.8	1450	55	65.7	110	3
	400	50		66	81.8		3.5
	460	47		63	92.6		4
CQL200-150-500	252	84	1450	55	105	160	3
	420	80		65	145		3.5
	504	68		64	146		4
CQL250-200-250	360	13	1450	64	20	37	3
	600	12		72	31		3.5
	720	10		73	26.8		4
CQL250-200-315	390	25	1450	61	44	75	3
	650	24		69	62		3.5
	780	19		70	58		4
CQL250-200-400	390	55	1450	59	99	160	3
	650	52		68	135		3.5
	780	44		69	135		4
CQL250-200-500	390	69	1450	58	126	185	3
	650	65		67	172		3.5
	780	56		68	175		4
