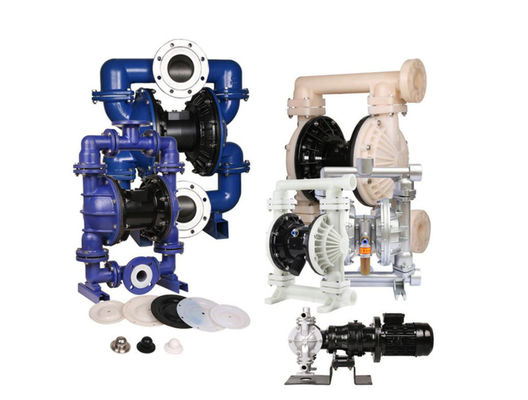

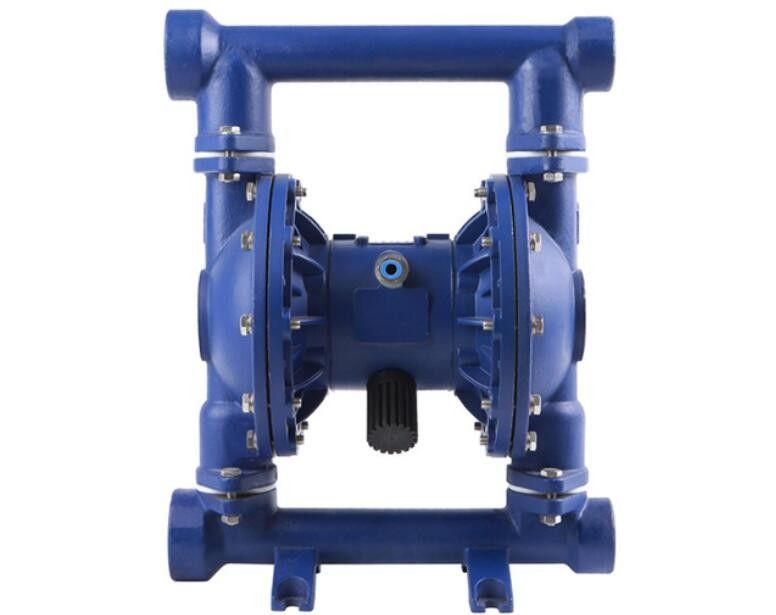

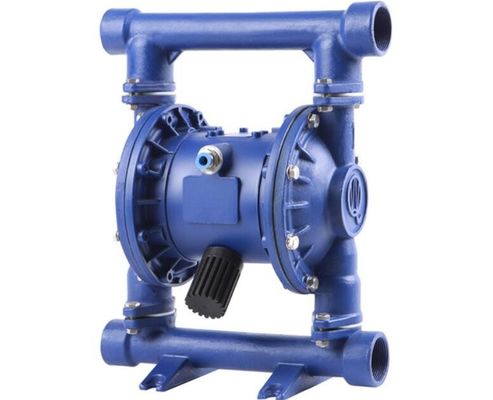

مضخة الحجاب الحاجز سلسلة QBY3
مضخة الحجاب الحاجز QBY3 هي الجيل الثالث من مضخات الغشاء الهوائية التي قمنا بتطويرها.بجودة موثوقة وعمر خدمة طويل ، ضوضاء منخفضة ، اهتزاز صغير ، لا ينهار أبدًا ، صنعة جيدة ست مزايا.ضخ السوائل التي يمكن أن تتدفق ، ولكن من السهل أيضًا نقل بعض الوسائط المتدفقة ، مع المضخة والمضخات الغاطسة ومضخات التدريع ومضخات الطين وآلات النقل الأخرى والشوائب العديد من المزايا:
1. لا توجد مياه ري ، شفط يصل إلى 5 أمتار ، رأس يصل إلى 70 مترًا ، ضغط المخرج> 7 بار
2. التدفق الواسع والأداء الجيد ، والذي يسمح بحد أقصى لقطر الجسيمات 10 مم.ضخ الطين والشوائب والحد الأدنى من البلى على المضخة
3. الرأس ، التدفق من خلال الصمام مفتوح لتحقيق الضبط غير المتدرج (منظم الضغط بين 1-7 بار)
4. لا تحتوي المضخة على أجزاء متحركة ، ولا توجد أختام ، وأغشية مستنفدة وأجزاء تعمل بالمضخة ، ووسط العمل منفصل تمامًا عن وسيط النقل لا يتسرب.لذا فإن ضخ الوسائط السامة أو المتطايرة أو المسببة للتآكل لن يسبب تلوثًا بيئيًا وخطرًا على السلامة الشخصية.
5. ليس لديك أماكن آمنة وموثوق بها الكهرباء والقابلة للاشتعال والانفجار.
6. يمكن غمرها في الوسط.
7. سهل الاستخدام وموثوق وموقف مفتوح يفتح ببساطة ويغلق صمام الغاز ، حتى لفترات طويلة بسبب الحوادث أو التوقف المفاجئ عن العمل بدون وسائط لن يؤدي إلى تلف المضخة ، بمجرد التحميل الزائد ، ستغلق المضخة تلقائيًا ، مع أداء الحماية الذاتية ، عندما يعود الحمل إلى طبيعته ، ويمكن بدء التشغيل تلقائيًا.
8. هيكل بسيط ، أجزاء أقل تآكلًا ، المضخة سهلة التركيب ، سهلة الصيانة ، وسيط الضخ لا يمكن أن يتلامس مع الصمام ورافعة التوصيل والأجزاء المتحركة الأخرى ، على عكس الأنواع الأخرى من المضخات بسبب الدوار ، المكبس ، الترس ، ريشة ترك أجزاء أخرى من أداء التآكل من الانخفاض التدريجي
9. يمكنها نقل السائل اللاصق (لزوجة أقل من 10،000 cps)
10. تعمل هذه المضخة بدون تزييت بالزيت ، حتى في حالة الخمول.ليس لها تأثير على المضخة ، وهي سمة رئيسية لهذه المضخة.
تطبيق
1. الصناعة الكيميائية: الأحماض ، القواعد ، المذيبات ، المعلقات ، التشتت
2. صناعة البتروكيماويات: النفط الخام ، الزيت الثقيل ، الشحوم ، الطين ، الحمأة ، إلخ.
3. صناعة الطلاء: الراتنجات ، المذيبات ، الملونات ، الدهانات ، إلخ.
4. الصناعة الكيماوية اليومية: المنظفات ، الشامبو ، المستحضرات ، الكريمات ، كريمات اليد ، الفاعل بالسطح.
5. السيراميك: الطين ، الطين الخزفي ، الجير ، الطين الطيني.
6. صناعة التعدين: ملاط الفحم ، الصهارة ، الطين ، الملاط ، متفجرات الملاط ، مواد التشحيم ، إلخ.
7. معالجة المياه: الجير ، الرواسب الناعمة ، الصرف الصحي ، الكيماويات ، مياه الصرف الصحي.
8. الصناعات الغذائية: شوكولاتة شبه صلبة سائلة ، ملح ، خل ، شراب ، زيت نباتي ، زيت فول الصويا ، عسل ، دم حيواني.
9. صناعة المشروبات: الخميرة ، العصائر ، المركزات ، خليط السوائل ، النبيذ ، عصير الفاكهة ، شراب الذرة ، إلخ.
10. صناعة الأدوية: المذيبات والأحماض والقلويات ومستخلصات النباتات السائلة والمراهم والبلازما والأدوية السائلة الأخرى.
11. الورق: مادة رابطة ، راتينج ، دهان ، حبر ، دهان مثل بيروكسيد الهيدروجين.
12. الإلكترونيات: المذيبات ، سائل الطلاء ، سائل التنظيف ، حامض الكبريتيك ، حامض النيتريك ، حامض النفايات ، الأحماض المسببة للتآكل ، التلميع.
13. صناعة النسيج: الأصباغ الكيميائية والراتنجات والمطاط وهلم جرا.
14- البناء: ملاط مائي ، مواد لاصقة لبلاط السيراميك ، لب الصخور ، تشطيبات السقف ، إلخ.
15- صناعة السيارات: كريمات التلميع ، الزيوت ، المبردات ، طلاء السيارات ، طلاء الزيت المستحلب ، الورنيش ، إضافات الفحص الواضحة ، سائل إزالة الشحوم ، الطلاء ، إلخ.
16. صناعة الأثاث: مواد لاصقة ، ورنيش ، مشتتات ، مذيبات ، دهانات ، غراء خشب أبيض ، راتنجات الايبوكسي ، مواد رابطة النشا.
17- صناعة التعدين والصبغ والصباغة: ملاط المعادن ، والهيدروكسيدات والكربيدات ، ولب غسيل الغبار.
معلمات أداء مضخة الحجاب الحاجز من سلسلة QBY3
| نموذج رقم: |
ماكس تدفق |
ماكس تدفق |
رئيس |
ضغط المخرج |
مص |
قطر الجسيمات |
ضغط العرض |
استهلاك الهواء |
| (م 3 / ساعة) |
lpm |
(م) |
(kgf / سم 2) |
(م) |
(مم) |
(kbf / سم 2) |
(م 3 / دقيقة) |
| QBY3-10 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
10 |
7 |
0.3 |
| QBY3-15 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
15 |
7 |
0.3 |
| QBY3-20 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
20 |
7 |
0.6 |
| QBY3-25 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
25 |
7 |
0.6 |
| QBY3-25A |
9 |
151 |
84 |
5.4 |
8.4 |
25 |
8.4 |
0.9 |
| QBY3-32 |
9 |
151 |
84 |
5.4 |
8.4 |
32 |
8.4 |
0.9 |
| QBY3-40 |
9 |
151 |
84 |
5.4 |
8.4 |
40 |
8.4 |
1.5 |
| QBY3-50 |
22 |
378.5 |
84 |
5.48 |
8.4 |
50 |
8.4 |
1.5 |
| QBY3-65 |
22 |
378.5 |
84 |
5.48 |
8.4 |
65 |
8.4 |
1.5 |
| QBY3-80 |
34 |
568 |
84 |
5.48 |
8.4 |
80 |
8.4 |
2 |
| QBY3-100 |
34 |
568 |
84 |
5.48 |
8.4 |
100 |
8.4 |
2 |
| QBY3-125 |
62 |
1041 |
84 |
2.4-7.6 |
8.4 |
125 |
8.4 |
5 |
| QBY3-150 |
62 |
1041 |
84 |
24-7.6 |
8.4 |
150 |
8.4 |
5 |
