شركة Shanghai Yingsang Electronic Technology Co.، Ltd.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hydromatic |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | QBY-80 QBY-80 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | On Request |
| تفاصيل التغليف: | ورق |
| وقت التسليم: | 7-10 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| القدرة على العرض: | 1000 / شهر |
| إستعمال: | ماء ، مضخة هواء ، زيت ، سائل | قوة: | كهربائي ، هوائي |
|---|---|---|---|
| بنية: | مضخة الحجاب الحاجز | الوقود: | الكهرباء ، الكهرباء |
| تسليط الضوء: | مضخة غشاء المحرك 372 cpm,مضخة الحجاب الحاجز للمحرك 100psi,مضخة الحجاب الحاجز الهوائية 100 psi |
||

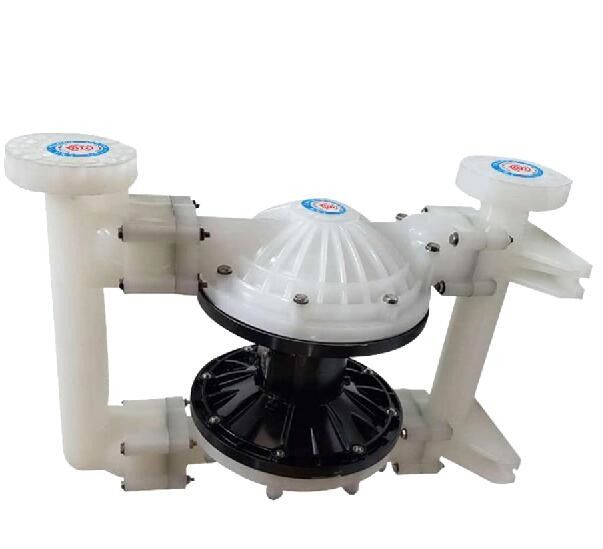

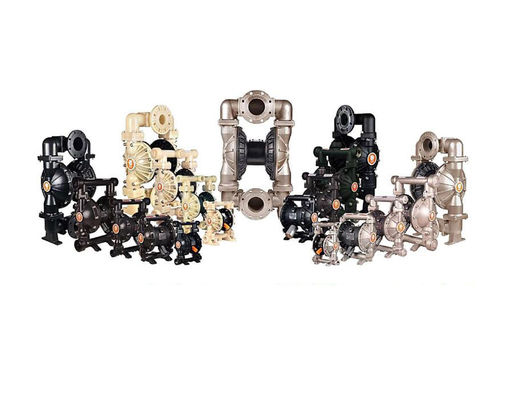

مضخة الحجاب الحاجز الهوائية سلسلة QBY وصف المنتج
يتم تشغيل مضخات الغشاء الهوائية من سلسلة QBY بهواء مضغوط. تعمل مضخاتنا الغشائية مثل تلك المستوردة من ألمانيا أو الولايات المتحدة الأمريكية ، وهي مناسبة لضخ السوائل بالجزيئات والسوائل المختلفة الأخرى شديدة اللزوجة أو المتطايرة أو المسببة للتآكل أو السامة ، وكذلك الغرويات.جسم المضخة مصنوع من سبائك الألومنيوم أو الحديد الزهر أو الفولاذ المقاوم للصدأ.
الحجاب الحاجز مصنوع من مطاط عالي الجودة مثل مطاط النتريل ومطاط الكلورونورغاتا ومطاط الفلور.تستخدم مضخات الحجاب الحاجز على نطاق واسع في صناعة البترول ، والصناعات الكيماوية ، والصناعات الإلكترونية ، وصناعة السيراميك ، وصناعة الأغذية والمنسوجات.
التطبيقات الرئيسية
1. ضخ زبدة الفول السوداني والمخلل والبطاطا المهروسة والسجق الصغير والمربى وعصير التفاح والشوكولاتة وهلم جرا.
2. الضخ يستخدم لامتصاص الطلاء والمطاط واللون.
3. السندات ضخ ، gluewater وهلم جرا.
4. ضخ أنواع مختلفة من البلاط والبورسلين والطوب والخزف الزجاجي.
5. ضخ الرواسب والحشو لبئر الزيت.
6. ضخ جميع أنواع المستحلبات والتعبئة.
7. ضخ مياه الصرف الصحي المختلفة.
8. ضخ مياه الصرف الصحي للصهاريج والصنادل.
9. قفزات الضخ ، خميرة الملاط ، الشراب ، دبس السكر.
10. ضخ المياه للمناجم والأنفاق الجوفية والمخلفات المعدنية الضائعة وكذلك ضخ الأسمنت والملاط.
11. ضخ المطاط اللاتكس المختلفة.
12. ضخ مواد جلخ مختلفة ، مواد ، زيت وطين ، أوساخ زيت.
13. ضخ السوائل السامة والمضطربة والمتطايرة.
14. ضخ السوائل الحمضية والقلوية والمسببة للتآكل.
15. يمكن أن تصل درجة الحرارة القصوى إلى 150 ℃.
16. كمرحلة سابقة إرسال معدات الضغط لفصل الصلبة عن السائل.
ظرف العمل
درجة حرارة البيئة: من 5 إلى 65 درجة مئوية
درجة حرارة السائل: -20 درجة مئوية إلى 150 درجة مئوية
اللزوجة السائلة: حتى 10000cps
يمكن ضبط تدفق وضغط المضخة بواسطة هواء الإمداد ، من 0.1 إلى 0.8Mpa.
لا ختم رمح ، لا أجزاء دوارة ، ومناسبة للسائل السام والتآكل.
يمكن أن يعمل بدون كهرباء ، ومناسب للسائل القابل للاشتعال والانفجار.
أداء تمريري واسع ، مناسب للسائل مع الملاط والشوائب.
يمكن أن تعمل أثناء الانغماس في الوسط.
يمكن أن تعمل المضخة مع عملية الخمول.
المعايير الفنية
| نموذج رقم: | QBY-10 & QBY-15 |
QBY-20 & QBY-25 |
QBY-32 & QBY-40 |
QBY-50 & QBY-65 |
QBY-80 & QBY-100 |
QBY-125 |
| الأعلى.تدفق | 5.8gmp (22lpm) | 15gmp (57lpm) | 40 جرامًا (151 لترًا في الدقيقة) | 100 جم (378.5 ليرة في الدقيقة) | 150 جرامًا (568 لترًا في الدقيقة) | 275 جرامًا في الدقيقة (1041 لترًا في الدقيقة) |
| الأعلى.ضغط العمل | 100 رطل / بوصة مربعة (7 بار) | 100 رطل / بوصة مربعة (7 بار) | 120 رطل / بوصة مربعة (8.4 بار) | 120 رطل / بوصة مربعة (8.4 بار) | 120 رطل / بوصة مربعة (8.4 بار) | 120 رطل / بوصة مربعة (8.4 بار) |
| حجم مدخل / مخرج السوائل | 3 / 8in.bsp (f) & 1 / 2in.bsp (و) | 3 / 4in.bsp (f) & 1in.bsp (و) | 1-1 / 4in.bsp (f) & 1-1 / 2in.bsp (و) | 2 بوصة.bsp (f) & 2-1 / 2in.bsp (و) |
3 بوصة.bsp (f) & 4in.bsp (و) | 5 بوصة.bsp (و) |
| حجم مدخل الهواء | 1/4 بوصة.bsp (و) | 1/4 بوصة.bsp (و) | 1/2 بوصة.bsp (و) | 1/2 بوصة.bsp (و) | 1/2 بوصة.bsp (و) | 3 / 4in.bsp (و) |
| أقصى ارتفاع للشفط | 13 قدم.(4 أشهر) | 15 قدم.(4.5 م) | 18 قدم.(5.48 م) | 18 قدم.(5.48 م) | 18 قدم.(5.48 م) | 25 قدم.(7.6 م) |
| ماكس الحبوب المسموح بها | 0.06 بوصة.(1.5 ملم) | 2 / 32in.(2.5 ملم) | 1/8 بوصة.(3.2 مم) | 3 / 16in.(3.2 مم) | 1/4 بوصة.(6.4 ملم) | 3 / 8in.(9.4 ملم) |
| أقصى استهلاك للهواء | 6.3 قدم مكعب في الدقيقة | 12.7 قدم مكعب في الدقيقة | 23.66 قدم مربع في الدقيقة | 32scfm | 45scfm | 82.6 قدم مكعب في الدقيقة |
| كل تدفق | 0.006 جالون.(23 سم مكعب) | 0.04 جالون(0.15 لتر) | 0.15 جالون.(0.57 لتر) | 0.5 جالون(1.9 لتر) | 1.03 جالون(3.9 لترات) | 2.0 جالون(7.6 لتر) |
| أقصى سرعة ترددية | 372 نسخة في الدقيقة | 400 نسخة في الدقيقة | 276 نسخة في الدقيقة | 276 نسخة في الدقيقة | 145 نسخة في الدقيقة | 135 نسخة في الدقيقة |
مادة المضخة:
| جزء اسم | اساسي | اختياري |
| جسم المضخة | سبائك الألومنيوم؛أو يلقي الصلب. أو SS304 ؛أو PP ؛ أو PVDF. |
الحديد الزهر العقدي ، PTFE ، SS316 ، SS316L |
| موضع الحجاب الحاجز للمضخة 1. (ملامسة السائل) |
PTFE | Santoprene ، جمع المطاط والبولي إيثر |
| موضع الحجاب الحاجز للمضخة 2. (عكس السائل) |
سانتوبرين | PTFE ، جمع المطاط والبولي إيثر |
| صمام الكرة ومقعد الصمام (للسائل العادي) |
سانتوبرين | PTFE والفولاذ المقاوم للصدأ والبولي إيثر |
| صمام الكرة ومقعد الصمام (لسائل عالي التآكل) |
PTFE | سانتوبرين والفولاذ المقاوم للصدأ والبولي إيثر |
